Особенности металлических манометров и их использование

Металлический манометр – компактный прибор, посредством которого удается максимально точно определить показатели давления в газообразных, парообразных и жидких средах. Стоит разобраться в популярных видах подобных изделий, а также понять, как действует устройство.

Металлический манометр – прибор, оснащенный прочным корпусом из металла и богатой на комплектующие конструкцией. Подобное устройство считают одним из наиболее распространенных, поэтому активно используют в следующих системах:

• отопительных;

• газопроводных;

• водопроводных.

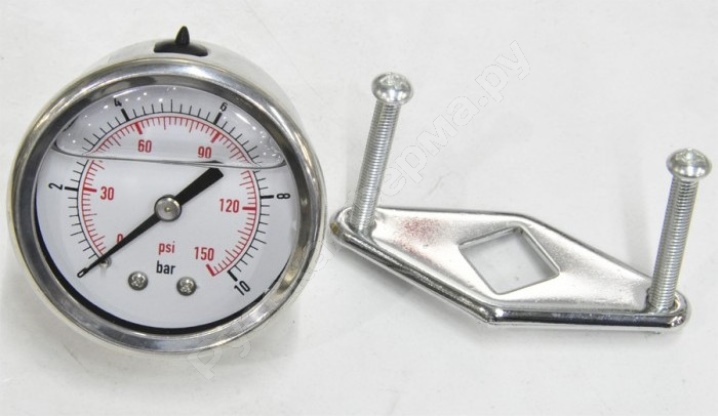

А также устройством оснащают баллоны, автоклавы и компрессоры для своевременного снятия необходимых показателей и предотвращения аварийных ситуаций. Корпус манометра выполнен в виде цилиндра, диаметр которого может быть разным. Наиболее часто используемые приборы обладают диаметром в 50 мм. Дополнительные элементы конструкции:

• прозрачная крышка из стекла;

• стальной корпус;

• шкала с предусмотренными отметками;

• трубка, оснащенная резьбой.

Последняя предусмотрена для последующего ввинчивания в требуемое отверстие, где нужно определить давление. Когда в емкость поступает давление, находящаяся внутри среда, проникая через отверстие, прижимает механизм манометра. Результатом становится движение стрелки, что образует определенный угол, и таким образом указывает на актуальный показатель параметра. Чем выше в созданной сфере давление, тем дальше будет отклоняться стрелка.

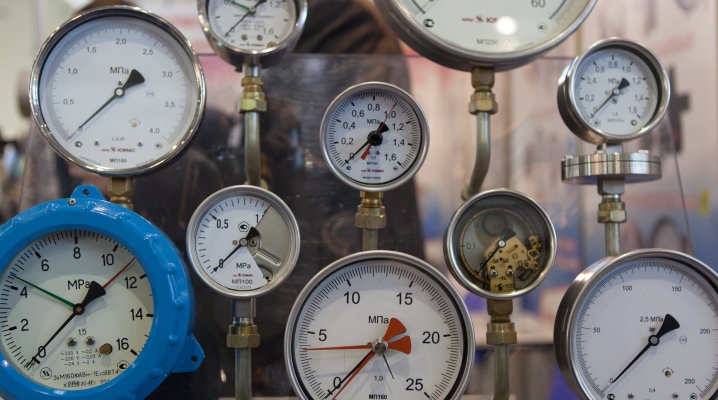

Манометр – востребованный во многих системах прибор, назначение которого кроется в измерении показателей давления и определении работоспособности устройств, механизмов, а также он предупреждает любые аварии. Выделяют несколько видов манометров.

• Образцовый. Особенность прибора в том, что его используют не для измерения давления, а для проведения поверки другой измерительной техники. Посредством работы такого устройства удается определить показания избыточного давления в любой среде. К плюсам образцовых моделей относят точный механизм с минимальной погрешностью.

• Общетехнический. С его помощью определяют точность показателей давления паров и газов, а также жидкостей, не способных превратиться в лед. Максимальный класс точности лежит в пределах от 1,0 до 2,5. Среди преимуществ – высокая устойчивость к вибрации, возможность установки на движущихся объектах.

• Электроконтактные. Применимы с целью контроля за оборудованием, которое работает в опасных условиях. При помощи прибора удается своевременно получить сигнал о достижении верхней отметки опасной нагрузки, что способна привести к разрушению целой системы. Подходит для измерения показателей в парах, газах, жидкостях. Особенность конструкции – встроенный механизм управления электроцепями. Другими словами, когда показатель, который определяет прибор, превышает требуемую отметку, устройство автоматически отключает отвечающее за нагнетание давления оборудование.

• Специальный. В основном используется для работы с газами разных типов. Особенность – цветной корпус, что определяет тип газа, к которому подходит прибор. Производителями подобных устройств также предусмотрена особая маркировка на шкале. Максимальный класс точности не опускается ниже 1,0 и не поднимается выше 2,5.

• Самопишущий. Устройство востребовано в сферах, где необходимо не только визуальное наблюдение за шкалой, но также отслеживание показателей на соответствующем графике. Манометры такого типа самостоятельно формируют диаграмму, которая позволяет отследить динамику изменения показателей в зависимости от назначенного временного промежутка. Устройства довольно часто встречаются в лабораториях, также востребованы в пищевой промышленности и на электростанциях.

• Судовые. Используются преимущественно на судах, предназначены для работы с любыми средами: от жидкостей до паров. Среди особенностей – защищенный от атмосферного воздействия корпус и широкий ассортимент устройств.

• Железнодорожный. Создан, чтобы отслеживать показатели избыточного давления в механизмах, предназначенных для обслуживания рельсового электротранспорта. К преимуществам приборов относят стойкость к вибрациям и высокий класс точности.

Существуют и другие классификации манометров. Одна из них – деление по типу используемого в конструкции внутреннего механизма. Он может быть:

• жидкостным;

• пружинным;

• мембранным;

• электроконтактным;

• дифференциальным.

Первый используется там, где требуется измерение давления столба жидкости. Пружинные манометры считаются самыми востребованными благодаря простой конструкции и высокой точности измерений. Мембранные приборы устроены по принципу пневматической компенсации, что предусматривает наличие специальной мембраны. Особенность электроконтактных в возможности автоматического контроля и регулировки давления.

Металлические манометры востребованы во многих сферах: от нефтедобывающей до промышленной и даже пищевой. Подобные устройства устанавливают в котельных, на баллонах и других емкостях, где требуется отслеживание показателей давления с целью организации безопасной транспортировки или безаварийного использования.

Каждый манометр рассчитан для работы на определенном диапазоне давления. Поэтому стоит тщательно подойти к выбору прибора. Особое внимание следует уделить таким характеристикам.

1. Габариты. Не нужно покупать большие манометры, если планируется их установка на газовые баллоны или домашние котельные. В то же время маленькие приборы не подойдут для обслуживания габаритных систем.

2. Диапазон измерений. Здесь стоит принимать во внимание условия эксплуатации прибора и системы. Если речь идет о транспортировке опасных и взрывоопасных жидкостей, газов или паров, предпочтение лучше отдать приборам с высоким классом точности.

3. Вид. Производители выпускают широкий ассортимент оборудования для измерения показателей давления. Существуют специальные металлические манометры для железнодорожной и судостроительной сфер.

4. Устойчивость к вибрациям. Особенно актуально, если планируется транспортировка баллонов или жидкостей, газов, паров по различным системам.

5. Срок службы. Чем дольше служит прибор, тем меньше финансовых затрат на его замену и обслуживание.

6. Диапазон рабочих температур. От этого зависит возможность установки и использования металлического манометра в суровых условиях с максимально низкими или высокими температурами.

А также стоит уделить внимание резьбе прибора. Важно, чтобы она подходила. Наконец, необходимо учитывать основные функции устройства в выбранной системе и предварительно изучать характеристики модели.

Металлический манометр – надежный прибор для отслеживания показателей давления в жидкостях, газах и парах, вне зависимости от условий их эксплуатации. При помощи подобного оборудования удастся продлить срок службы систем или баллонов, а также предотвратить возникновение аварийных ситуаций.
